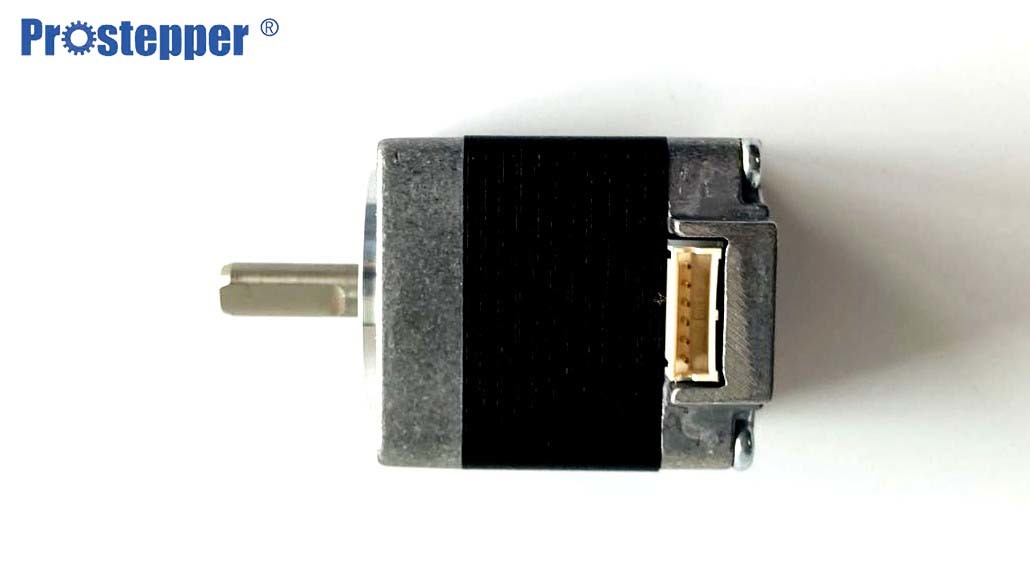

35mm 2 fase motor stepper 1.8 derajat hybrid linear stepper motor NEMA14 Bi-Polar
Deskripsi produk motor stepper linier hibrida
1. Kontrol posisi yang akurat
Perpindahan sudut dari stepping motor dapat dikontrol dengan tepat oleh jumlah pulsa elektrik.Akurasi sudut dapat dikontrol dalam ± 0.09 ° tanpa perangkat umpan balik.
2. Jalur perakitan otomatis
Jalur perakitan otomatis, meningkatkan efisiensi produksi, biaya rendah tanpa operasi manusia, satu baris ke bawah perakitan otomatis mekanis cerdas
3. Maju / Mundur Rotasi, Jeda dan Tahan
Rotasi maju / mundur dari stepping motor dapat dikontrol oleh urutan input dari pulsa listrik yang dikontrol.
Dalam kasus kunci motor stepping (motor berliku diberi energi, tidak ada perintah pulsa listrik eksternal), stepping motor masih dapat mempertahankan output torsi tertentu.
4.Kualitas bahan: Mantelnya adalah baja tahan karat 304, jaket air adalah tabung aluminium pengecoran kompresi tinggi, kumparan tembaga merah.
Spesifikasi
| Mode No. |
PST35H226-6P12 |
PST35H236-6P12
|
PST35H253-6P12 |
| Memegang Torsi |
0,07Nm |
0.12Nm |
0,25Nm |
| Terkait Saat Ini |
1.2A / Fase |
1.2A / Fase |
1.2A / Fase |
| Perlawanan |
3.5Ω / Fase |
3.1Ω / Fase |
4.8Ω / Fase |
| Induktansi |
1.2MH / Fase |
1.6MH / Fase |
3.2MH / Fase |
| Kelembaman |
12g.cm2 |
20g.cm2 |
35g.cm2 |
| Bobot |
0.15kgs |
0,21kgs |
0,24kgs |
| Panjangnya |
53 mm |
35mm |
53 mm |
| Koneksi |
P. |
P. |
P. |
| Mode No. |
PST35H236-4P10 |
PST35H236-4P15
|
PST35H253-4P15
|
| Memegang Torsi |
0.18Nm |
0.18Nm |
0,31Nm |
| Terkait Saat Ini |
1A / Fase |
1.5A / Fase |
1.5A / Fase |
| Perlawanan |
4.6Ω / Fase |
2.1Ω / Fase |
3.25Ω / Fase |
| Induktansi |
5MH / Fase |
2.1MH / Fase |
4.1MH / Fase |
| Kelembaman |
20g.cm2 |
20g.cm2 |
35g.cm2 |
| Bobot |
0,21kgs |
0,21kgs |
0,24kgs |
| Panjangnya |
36,5 mm |
36,5 mm |
53 mm |
| Koneksi |
P. |
P. |
P.
|
spesifikasi umumSpesifikasi Barang
- Akurasi Sudut Langkah ± 5%
- Akurasi Resistensi ± 10%
- Akurasi Induktansi ± 20%
- Kenaikan Suhu 80 ℃ Maks
- Suhu Sekitar -20 ℃ ~ + 50 ℃
- Resistansi Isolasi 100MΩ Min.500V DC
- Kekuatan Dielektrik 500V AC 1 menit
Aplikasi Motor Stepper
Motor stepper beragam dalam penggunaannya, tetapi beberapa yang paling umum meliputi:
- Peralatan pencetakan 3D
- Mesin tekstil
- Mesin cetak
- Mesin game
- Mesin pencitraan medis
- Robotika kecil
- Mesin penggilingan CNC
- Peralatan las
Bagaimana cara mengatasi getaran dan kebisingan motor stepper hybrid 2 fasa saat berputar dengan kecepatan rendah?
Getaran dan kebisingan motor stepper yang berputar dengan kecepatan rendah merupakan cacat intrinsiknya, yang secara umum dapat diatasi dengan mengadopsi skema berikut:
1 1. Jika motor stepper bekerja pada daerah resonansi, daerah resonansi dapat dihindari dengan mengubah transmisi mekanis seperti rasio kecepatan.
2. Gunakan driver terbagi, yang merupakan metode paling umum dan sederhana.
3. Gantilah motor stepper dengan sudut melangkah lebih kecil, seperti motor stepper 3 fasa atau 5 fasa.
4. Mengganti motor servo AC yang hampir dapat mengatasi getaran dan kebisingan, namun biayanya cukup tinggi.
5 Tambahkan peredam magnet ke poros motor, produk semacam itu telah tersedia di pasaran, tetapi struktur mekanisnya banyak berubah.
