Tempat asal: | Cina |
---|---|
Nama merek: | prostepper |
Sertifikasi: | CE/ISO/ROHS |
Nomor model: | PST35H226-4P15 |
Kuantitas min Order: | 10 pcs |
Harga: | Negotiable |
Kemasan rincian: | 39 * 24 * 23 cm |
Waktu pengiriman: | 10-15 hari kerja |
Syarat-syarat pembayaran: | T / T, Serikat Barat, L / C, MoneyGram |
Menyediakan kemampuan: | 250000 pcs per bulan |
Nama: | Nema14 35mm 2phase motor stepper hybrid | Warna: | Hitam dan sepotong |
---|---|---|---|
Memegang Torsi: | 0,07Nm | Terkait Saat Ini: | 1.5A / Fase |
Bobot: | 0.15 kg | Panjangnya: | 26mm |
Koneksi: | Konektor P (Nilai arus kurang dari 3Amp) | Aplikasi: | Mesin mobil |
Cahaya Tinggi: | Motor Stepper Hibrida Bipolar,Motor Stepper Hibrida 1,5A |

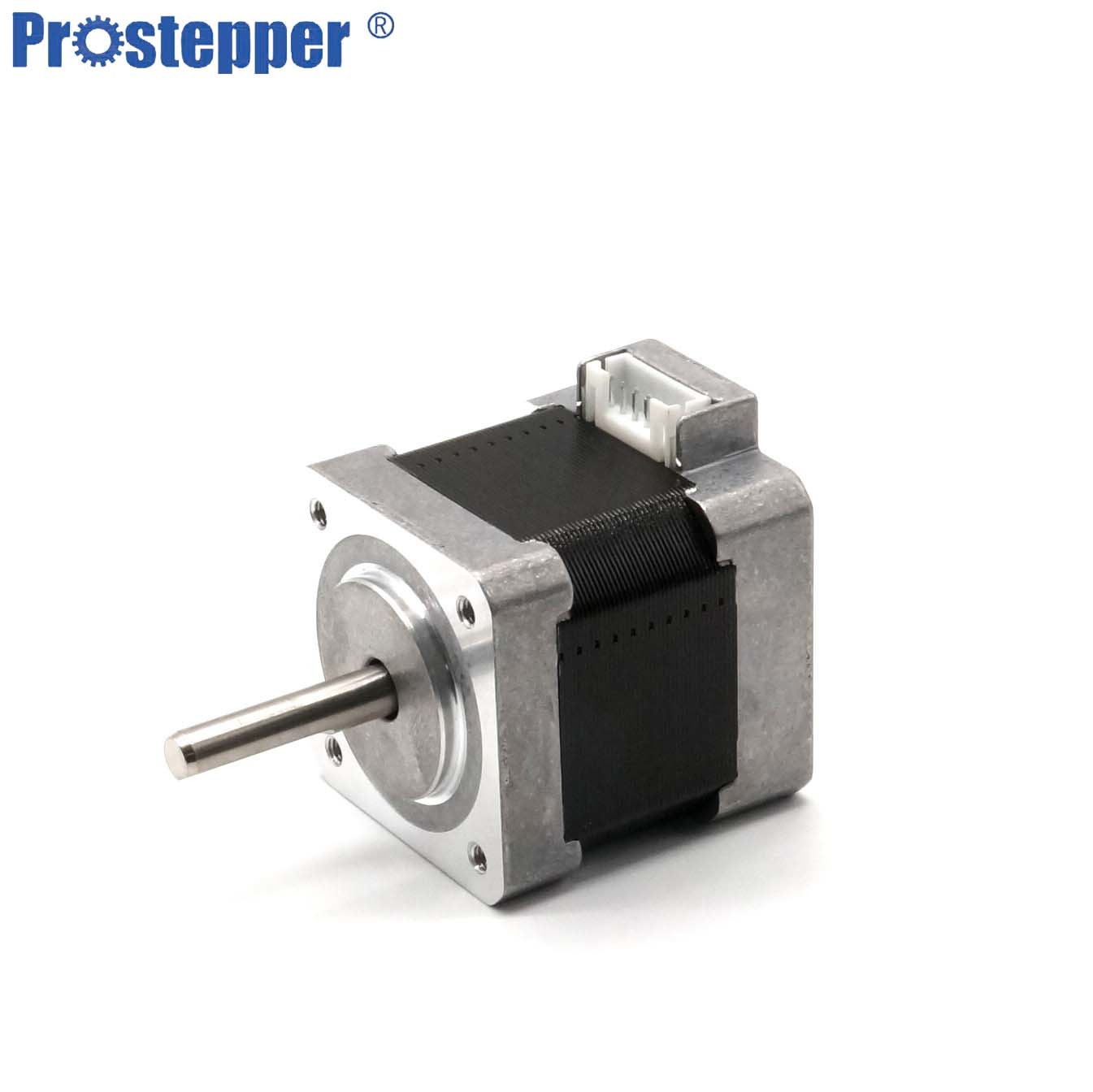

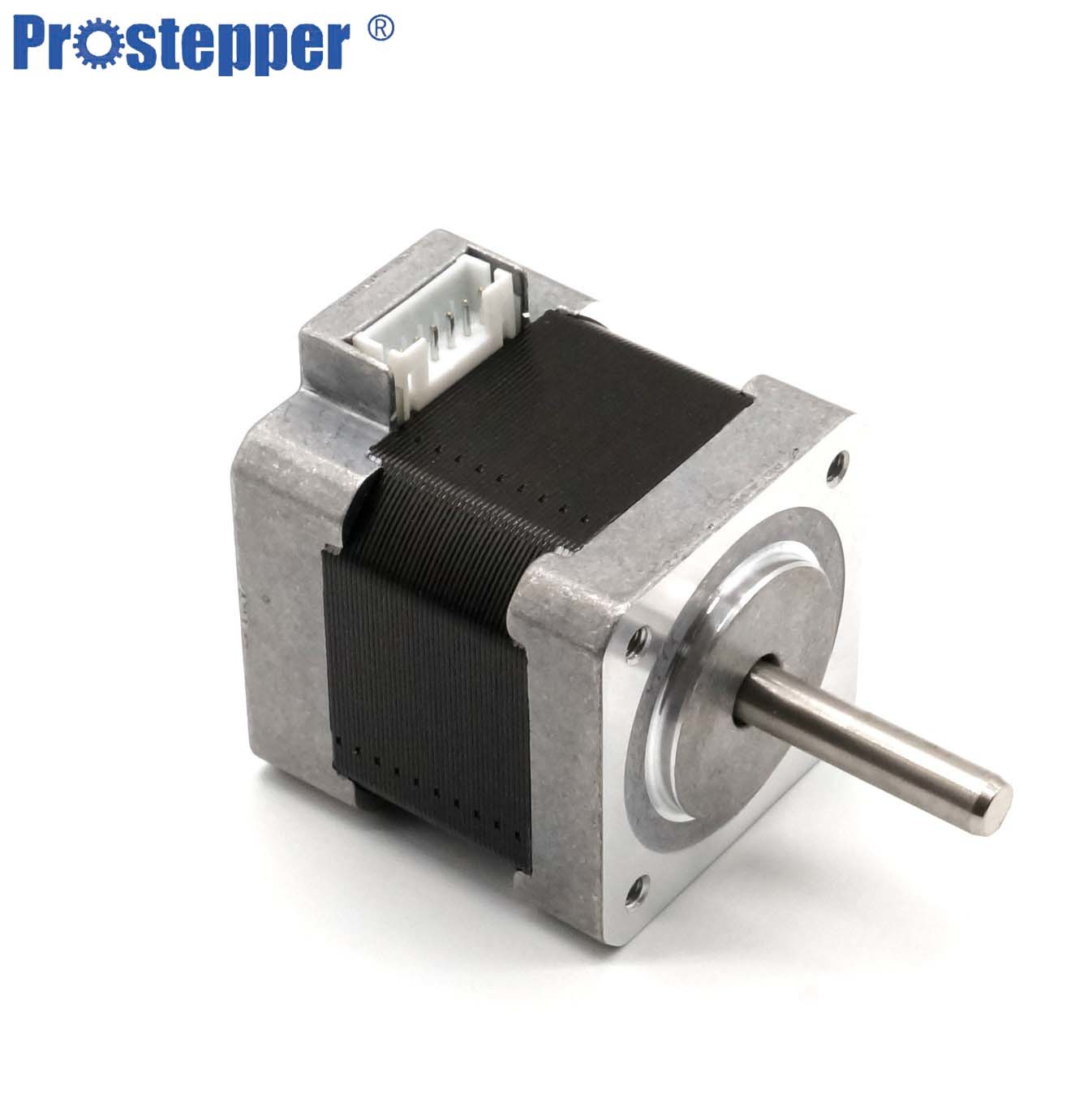

2 fase Nema14 1.5A 0.07NM PST35H226-4P15 Motor stepper hibrida Bi Polar
1. Informasi Dasar
Changzhou Prostepper Co Ltd adalah produsen dan pengekspor berbagai motor stepper dengan 20 tahun pengalaman.
Motor stepper adalah motor kontrol yang memberikan kontrol posisi dan kecepatan yang presisi.
Fitur motor loncatan pejalan kaki
Kontrol Posisi Akurat
Maju/Mundur Rotasi, Jeda dan Tahan
Hidup lebih lama
Motor stepper adalah struktur mekanis, yang tidak perlu diubah oleh sikat dan sensor Hall, sehingga mengurangi kemungkinan kegagalan dan meningkatkan umur motor.Umur Stepping motor biasanya ditentukan oleh umur bearing.
Sertifikat: CE / ROHS / ISO9001
Kontrol kualitas: kontrol internal
2. Spesifikasi umum
Spesifikasi | Karakteristik Motor | |
Kelas Isolasi | Kelas B130 °C | |
Akurasi Sudut Langkah | ±0,09° | |
Menahan Tegangan | AC500V (satu menit) | |
Resistansi Isolasi | MINIMAL 100MQ500VDC | |
Kenaikan Suhu | 80*C MAKS | |
Putar Radial | 0,025mm Maks.(Memuat450g) | |
Permainan Aksial | 0,075mm Maks.(Memuat950g) | |
Suhu | -10~+50 °C (Tanpa Kondensasi) | |
Lingkungan operasi | Kelembaban | 85% RH MAKS.(Tanpa Kondensasi) |
Medium | Tidak ada gas korosif atau debu.Tidak langsung bersentuhan dengan air, minyak, dll. | |
Lingkungan Penyimpanan | Suhu | 0~+50 °C (Tanpa Kondensasi |
Kelembaban | 85% RH MAKS.(Tanpa Kondensasi) | |
Kehidupan | 5000 Jam MIN. |
Beban Radial & Beban Aksial
Ukuran Motor | Diameter poros (mm) | Beban Radial (N) | Beban Aksial (N) | ||||||
Jarak dari Permukaan Pemasangan (mm) | |||||||||
5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
NEMA8 | 4 | 15 | 12 | — | 3 | ||||
NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
35mm 2-Phase Tipe Standar NEMA14 Bi-Polar 1,8゜
Nomor Modus | PST35H226-4P10 |
PST35H226-4P15
|
Memegang Torsi | 0,07Nm | 0,07Nm |
Arus Terkait | 1A/Fase | 1.5A/Fase |
Perlawanan | 3.1Ω /Fase | 1,4Ω /Fase |
Induktansi | 2.2MH/Fase | 0.9MH/Fase |
Kelembaman | 12 g.cm2 | 12 g.cm2 |
Berat | 0.15kgs | 0.15kgs |
Panjang | 26mm | 26mm |
Koneksi | P | P |
Nomor Modus | PST35H236-4P10 |
PST35H236-4P15
|
PST35H253-4P15
|
Memegang Torsi | 0.18Nm | 0.18Nm | 0.31Nm |
Arus Terkait | 1A/Fase | 1.5A/Fase | 1.5A/Fase |
Perlawanan | 4.6Ω /Fase | 2.1Ω /Fase | 3,25Ω /Fase |
Induktansi | 5MH/Fase | 2.1MH/Fase | 4.1MH/Fase |
Kelembaman | 20g.cm2 | 20g.cm2 | 35g.cm2 |
Berat | 0.21kgs | 0.21kgs | 0.24kgs |
Panjang | 36.5mm | 36.5mm | 53mm |
Koneksi | P | P | P |
Karakteristik Kecepatan/Torsi (Nilai Referensi)
Garis besar ini menunjukkan motor poros ganda.Motor poros tunggal tidak memiliki poros bagian biru dan dimensi lubang tanda *.
